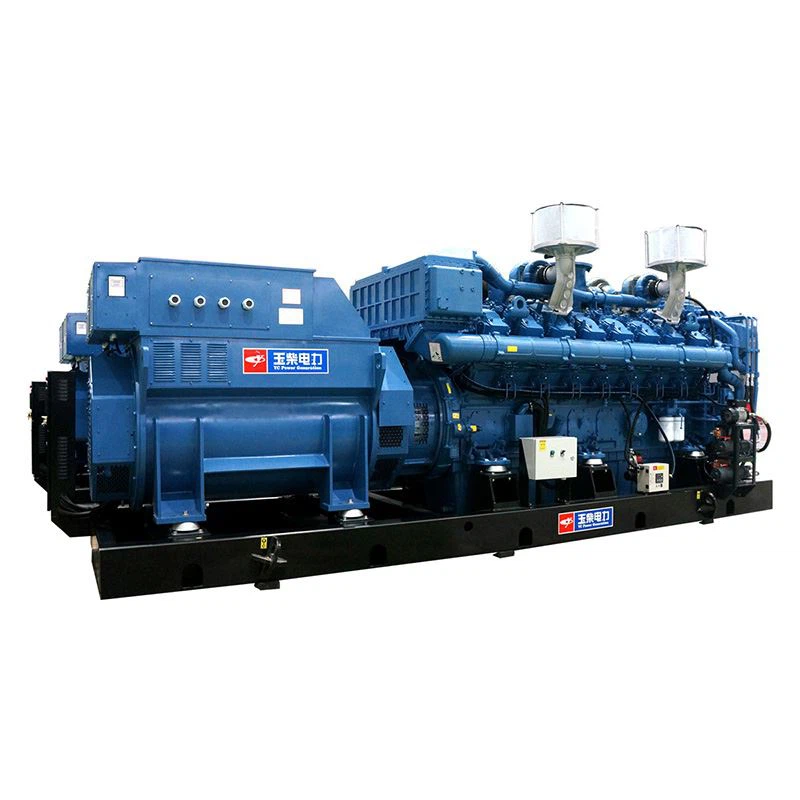

YC12VTDG-800N5LC
Moc znamionowa: 800 kW
Źródło gazu: gaz ziemny (CH4Większy lub równy 85%)
Napięcie/częstotliwość: 400 V/50 Hz
Wprowadzenie produktu
Wysoka niezawodność
W oparciu o dojrzały projekt produktu i platformę produkcyjną firma Yuchai niezależnie opracowała i wyprodukowała materiały odporne na-wysokotemperaturowe-zużycie oraz komponenty-o wysokiej wytrzymałości (w tym blok cylindrów, głowicę cylindrów, wałek rozrządu, wał korbowy i wspólną podstawę) odpowiednie do agregatów gazowych, znacznie poprawiając niezawodność i trwałość produktu.
01
Wysoka wydajność i przyjazność dla środowiska
Zastosowanie takich zaawansowanych technologii, jak spalanie na ubogą mieszankę,-moduł zapłonu z kondensatorem o dużej energii, opatentowana komora spalania Yuchai, wysokowydajna turbosprężarka i sterowanie w pętli zamkniętej-czujnika tlenu, zapewnia wydajne i czyste spalanie gazu, dokładną kontrolę proporcji powietrza-gazu, wyższą spójność i stabilność wydajności oraz niski poziom emisji.
Opatentowana przez firmę Yuchai technologia tylnej komory przekładni i przekładni-z zazębieniem punktowym oraz technologia czterech-zaworów zastosowano w silniku gazowym, skutecznie redukując hałas mechaniczny, hałas spalin i temperaturę spalin układu napędowego, a także zapewniając przyjazność dla operatorów i środowiska naturalnego.
02
Niskie koszty utrzymania
Zastosowano opatentowane przez firmę Yuchai technologie tulei cylindrowej, pierścieni tłokowych i uszczelek zaworów, co znacznie zmniejsza zużycie oleju smarowego i wydłuża cykl wymiany oleju smarowego do ponad 1500 godzin. Agregat gazowy jest wyposażony w części o dobrej uniwersalności i wygodnej konserwacji, co znacznie zmniejsza koszty konserwacji sprzętu wytwarzającego energię.
03
Ochrona bezpieczeństwa
Agregat prądotwórczy jest wyposażony w niezależny, dojrzały system sterowania agregatem zapewniający stabilną kontrolę, monitor spalania stukowego dla każdego cylindra umożliwiający monitorowanie-stanu agregatu w czasie rzeczywistym, a także zawory przeciwwybuchowe skrzyni korbowej i rury wlotowej-, zapewniające bezpieczeństwo agregatu.
04
Alternator
Alternator ma zalety polegające na wysokiej wydajności wytwarzania, niskim wzroście temperatury, niskim współczynniku zniekształceń przebiegu, dobrej wydajności dynamicznej i stabilnej pracy równoległej AVR, a także pierwszej-klasowej niezawodności i trwałości, a także może spełniać wymagania serwisowe w różnych trudnych warunkach.
05
Standardowy zakres
|
NIE. |
Nazwa części
|
Jednostka |
Ilość |
NIE. |
Nazwa części
|
Jednostka |
Ilość |
|
1 |
Silnik gazowy
|
Ustawić
|
1 |
6 |
Grupa zaworów
|
Ustawić
|
1 |
|
2 |
Alternator
|
Ustawić
|
1 |
7 |
Tłumik, miechy
|
Ustawić |
1 |
|
3 |
Pompa rurociągowa
|
Ustawić.
|
1 |
8 |
Bateria
|
Ustawić
|
1 |
|
4 |
Wspólna baza
|
Ustawić |
1 |
9 |
Dołączone narzędzia
|
Ustawić |
1 |
| 5 |
Lokalna szafa sterownicza
|
Ustawić | 1 | 10 |
Dokumenty towarzyszące
|
Ustawić | 1 |
| 1. Części chłodnicy są opcjonalne. 2. Dokumenty towarzyszące obejmują instrukcję obsługi, szkic i rysunek instalacyjny, listę parametrów technicznych, specyfikacje silnika, specyfikacje szafy elektrycznej, schemat okablowania i trzy gwarancyjne instrukcje serwisowe. |
|||||||
Funkcja kontrolna
|
Podstawowa funkcja |
Wyłącznik zasilania, uruchamianie, wyłączanie, zatrzymanie awaryjne oraz sterowanie zamykaniem i otwieraniem
|
|
Funkcja wyświetlania |
Napięcie fazowe, napięcie sieciowe, prąd, częstotliwość, kolejność faz, moc czynna, moc bierna, moc pozorna, współczynnik mocy, skumulowana energia wyjściowa, prędkość, ciśnienie oleju, temperatura płynu chłodzącego, temperatura spalin, czas pracy agregatu prądotwórczego, skumulowany czas rozruchu i napięcie akumulatora
|
|
Funkcja ochrony |
Zabezpieczenie przed nadmierną prędkością, zabezpieczenie przed zbyt niską prędkością, zabezpieczenie przed przepięciem, zabezpieczenie podnapięciowe, zabezpieczenie nadczęstotliwościowe, zabezpieczenie podczęstotliwościowe, zabezpieczenie nadprądowe, zabezpieczenie nad mocą, zabezpieczenie przed niskim ciśnieniem oleju, zabezpieczenie przed wysoką temperaturą wody, zabezpieczenie przed wysoką temperaturą spalin, zabezpieczenie przed niskim napięciem akumulatora i zabezpieczenie przed awarią ładowania |
Rozmiar i waga jednostki
| Wymiary netto i masa agregatu |
A
|
B
|
C
|
D | E |
Waga
|
|
3702 mm
|
2033mm
|
2148 mm
|
3550 mm
|
1800 mm
|
8215 kg
|
Uwaga: Powyższe dane i informacje zostaną zaktualizowane wraz z aktualizacją produktu, a Yuchai zastrzega sobie prawo do wprowadzenia zmian technicznych
Popularne Tagi: yc12vtdg-800n5lc Zestaw generatora gazu z otwartą ramą, Chiny yc12vtdg-800n5lc Zestaw generatora gazu z otwartą ramą, producenci, dostawcy, fabryka, Yuchai
| Parametry zestawu generatora | |
| Model |
YC12VTDG-800N5LC
|
| Moc znamionowa |
800 kW/1000 kVA
|
| Prędkość znamionowa |
1500 obr./min
|
| Napięcie znamionowe |
400 V
|
| Prąd znamionowy |
1443.4 A
|
| Częstotliwość |
50 Hz |
| PF | 0,8 (opóźnienie) |
| Sprawność generatora |
Większy lub równy 38%
|
| Wskaźnik zużycia paliwa przy pełnym obciążeniu |
211 m³/h
|
| Hałas |
Mniej niż lub równo 105 dB(A) w odległości 1 m
|
| Metoda uruchamiania |
elektroniczny
|
| Waga |
8215 kg
|
| Parametry silnika | |
| Model |
YC12VTD1350N-D30
|
| Moc znamionowa |
880 kW
|
| Prędkość znamionowa |
1500 obr./min
|
|
Liczba cylindrów:
|
12 |
|
Formularz
|
Typ V-, czterosuwowy-,-chłodzony wodą
|
| Średnica × skok (mm) |
152 mm × 180 mm
|
|
Przemieszczenie
|
39.2 L
|
| Stopień kompresji |
12.5:1
|
|
System sterowania
|
ECU
|
|
Wskaźnik zużycia oleju
|
Mniej niż lub równo 0,3 g/kWh
|
|
Pojemność płynu chłodzącego (bez chłodnicy)
|
153 L
|
|
Pojemność oleju
|
210 L
|
|
Interwał remontu
|
40,000 h
|
|
Parametry alternatora
|
|
|
Model alternatora
|
YC-800-4
|
|
Tryb okablowania
|
system trój-czterofazowy-przewodowy (typ Y)
|
|
Tryb regulacji napięcia
|
AVR
|
|
Stopień IP
|
IP21
|
|
Klasa izolacji
|
F
|
| Parametry bilansu cieplnego | |
|
Ciepło płynu chłodzącego tulei cylindrowej (±8%)
|
419 kW
|
|
Ciepło płynu chłodzącego chłodnicy oleju (±8%)
|
182 kW
|
|
Całkowite ciepło płynu chłodzącego w-wysokotemperaturowym układzie chłodzenia (±8%)
|
601 kW
|
| Płyn chłodzący podgrzewa drugi stopień chłodnicy międzystopniowej (± 8%) |
172 kW
|
|
Całkowite ciepło płynu chłodzącego w niskotemperaturowym-układzie chłodzenia (±8%)
|
172 kW
|
|
Ciepło odpadowe gazów spalinowych (o temperaturze spalin do 120 stopni) (±8%)
|
401 kW
|
|
Strata mocy pompy i wentylatora
|
22 kW
|
|
Całkowite ciepło promieniowania (±8%)
|
66 kW
|
| Parametry chłodzenia | |
|
Natężenie przepływu-wody o wysokiej temperaturze
|
73.5 m³/h
|
| Temperatura na wlocie wody obiegowej-o wysokiej temperaturze (±2%) |
79 stopni
|
| Temperatura na wylocie wody obiegowej-o wysokiej temperaturze (±2%) |
86 stopień
|
|
Natężenie przepływu wody krążącej o niskiej-temperaturze
|
42 m³/h
|
|
Niska-temperatura wody na wlocie (±2%)
|
40 stopni
|
|
Niska-temperatura wody na wylocie (±2%)
|
43,5 stopnia
|
|
Parametry dolotowe i wydechowe
|
|
|
Wlot powietrza
|
4060,1 kg/h
|
|
Wlot gazu
|
156,6 kg/godz
|
|
Przemieszczenie powietrza
|
4216,7 kg/h
|
|
Temperatura spalin za turbosprężarką (±5%)
|
428 stopni
|
| Warunki testu | |
|
Wartość opałowa gazu
|
10 kWh/m3
|
|
Zawartość objętościowa metanu
|
Większy lub równy 95%
|
|
Temperatura gazu
|
10 ~ 40 stopni
|
|
Wilgotność gazu
|
＜60%
|
|
Ciśnienie wlotu gazu
|
10 ~ 30 kPa
|
|
Podciśnienie na wlocie powietrza
|
>-3 kPa
|
|
Przeciwciśnienie wydechu
|
<5 kPa
|
|
Bezwzględne ciśnienie atmosferyczne
|
101,32 kPa
|
|
Temperatura otoczenia
|
25 stopni
|
|
Wilgotność względna
|
Mniej niż lub równo 30%
|
| Wysokość |
Mniejsza lub równa 1000 m
|
|
Uwaga: Wszystkie dane agregatu gazowego zostały zmierzone w powyższym środowisku testowym.
|
|
